Cyplan®兽人——有機ランキンサイクル

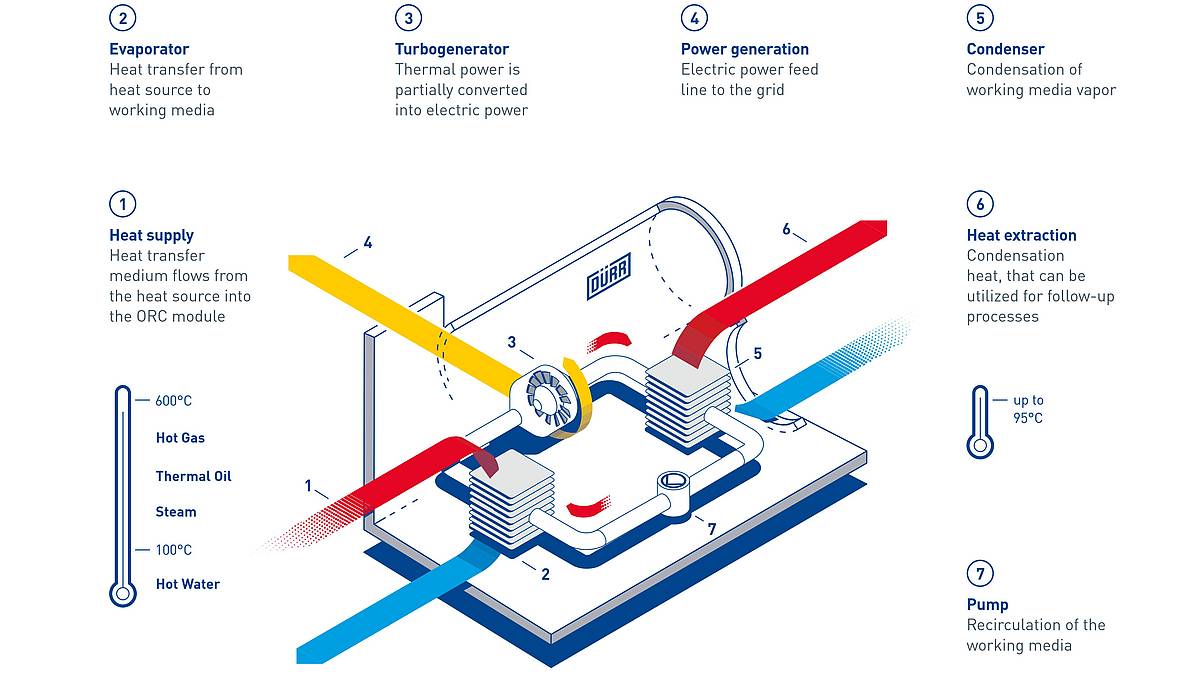

最初に,熱源の熱が熱搬送媒体(ガス,上記,熱媒油または水)を通じて兽人モジュールに流れ込みます。そこでは作動流体が熱源の熱エネルギーを利用し蒸気を作ります。続いて発生した蒸気がタービン発電機に送られ,熱エネルギーの一部が電気に変換されます。蒸気はタービン内で膨張し,タービンに連結された発電機を駆動する機械的エネルギーを発生させます。続いて,蒸気が熱により凝縮します。ポンプが作動流体を蒸発装置に戻し,再び蒸発させます。循環サイクルは閉じ,抽出された熱は有用な熱として(最高95℃),下流のプロセスに利用されます。

再生可能エネルギーの生産による変動を補う必要性と電力網を安定させるに応えてCHPユニットのような制御可能で柔軟な発電技術の需要が高まっています。当社のCyplan®兽人技術は,定置式ガスエンジン(CHPユニット)と組み合わせて効率を高める実証済みの経済的な方法であります。その革新的なFlex-Plusテクノロジーは,インテリジェントなプラント制御システムと対象となるコンポーネントのおかげで柔軟に常に変動する負荷の日常業務を保証します。Cyplan®兽人ソリューションはガスエンジン用の収益性の高い発電用熱交換器として電力市場における将来の要件の増加に対処するために装備されている証です。

Cyplan®兽人技術はさまざまな用途や50千瓦以上の電気出力のさまざまな規模に対してソリューションを提供しています。·杜尔Cyplan®兽人モジュールは,プロセスに必要な計器類(センサー,制御技術を含む)のすべてを含んでいます。これらはベースフレームに取り付けられているため輸送が楽であり,余計なスペースを使わず設置できます。兽人システムは·杜尔Cyplan®により開発,設計および販売されています。標準化されたモジュールはさまざまな規模で入手できます:50千瓦,70千瓦、120千瓦、250千瓦、350千瓦、500千瓦および1000千瓦。個別のサイズもリクエストに応じて利用が可能となります。Cyplan®兽人モジュールは事前組み立て,出荷前テスト済みで納入され,現地で簡単に素早く設置でき,そして初期稼働が可能となります。その堅牢な工業デザインにより,最高レベルの信頼性と低いメンテナンス費用を確かなものとします。
